fanuc om parameter 입력설정

CNC 통신설정

<SETTING 화면>

CODE: ISO=1

I/O=0

<PARAMETER>

NO 2.0=1(STOP BIT를 2BIT로 한다)

NO 2.7=0(FEED OUT 무시)

NO 552=10(BAUD RATE 4800)

PC 통신설정

BAUD RATE: 4800

PARITY : EVEN

DATA BITS : 7

STOP BITS : 2

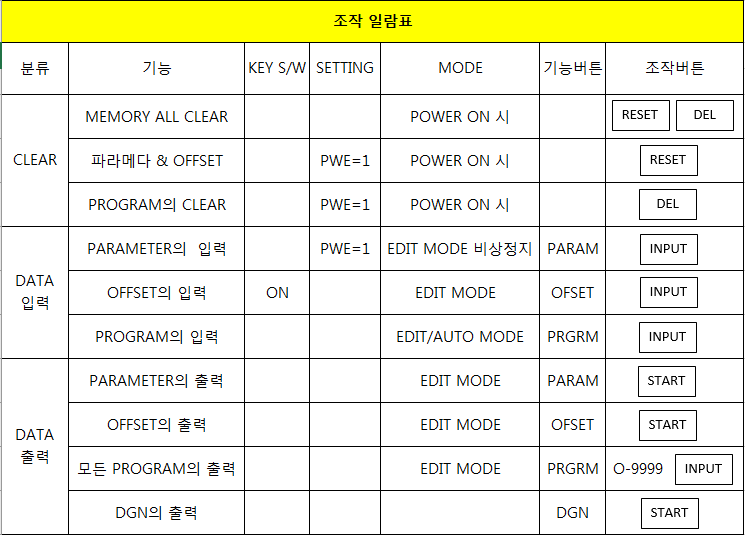

CNC 조작

CNC DATA 입력순서및 참고사항

1. NC SYSTEM PARAMETER

NO 900~919의 데이터를 수동입력.

2. NC PARAMETER를 PC 통신프로그램을 이용해서 입력.

417, 427,437 알람 발생시

PARAMETER NO 8000번대 수동입력

417: NO8120~NO8124

427: NO8220~NO8224

437: NO8320~NO8324

447: NO8420~NO8424

SPINDLE AL-34및 408,409 알람 발생시

PARAMETER NO6000~NO6900 수동입력

3. NC PROGRAM 입력.

알람이 없는 상태에서 프로그램이 입력가능

PROGRAM 입력시 P/S 4번 MACRO 알람 발생시

PARAMETER NO 913.7=1 로 변경

4. NC OFFSET DATA 입력.

5. DGN(타이머및 KEEP RELAY) DATA NO 300~NO 600 수동입력.

DGN 입력시 PARAMETER NO19.7=1 일때 NO 300~NO 500 데이터 입력가능

FANUC CNC 0 시리즈 데이터백업및 복구
