FANUC 주축 오리엔테이션 설정 방법
주축 오리엔테이션 정지위치는 파라미터 No.4077(오리엔테이션 정지위치 시프트 양)의
값에 의해 결정됩니다.
방법론은 아래와 같습니다.
설정 가능한 값은 -4095 ∼ +4095 에서, 360 도를 4096 분할하여 생각합니다.

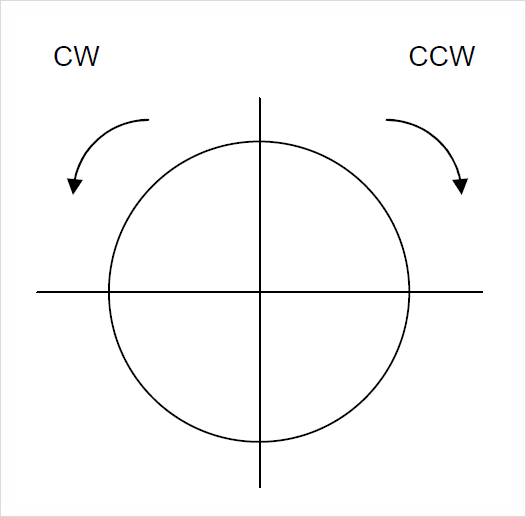

설정치를 늘리면 CCW 방향으로 시프트합니다.
주축을 정면에서 볼때
![](https://blog.kakaocdn.net/dn/HT6YZ/btsHEnGU2bc/B9sfrdkVuP1zAwolT4IRTk/img.png)
예를 들면, 오리엔테이션 정지위치를 CCW 방향으로 30 도 시프트 시키고 싶을 경우입니다.

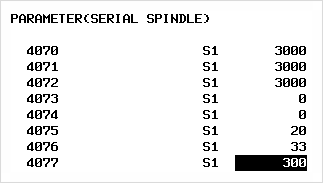

1). 파라미터 No.4077 의 값을 확인함. 예를 들면 300 이라고 합니다.
![](https://blog.kakaocdn.net/dn/bfgviQ/btsHEjSd2pJ/sOkRfokrZ7wMMkQ07zTd51/img.png)
2). 30 도÷360 도=1/12, 4096×1/12=341.333
3). 300+341=641

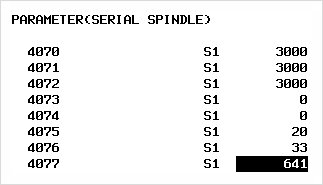

4). 파라미터 No.4077 의 값을 641 로 설정합니다.
![](https://blog.kakaocdn.net/dn/uM8TU/btsHGcRvCDK/S9mB4bgejEq43eZSKdWniK/img.png)
5). 「MDI」모드에서 M19 를 실행하고 오리엔테이션 정지위치를 확인합니다.
이상의 조작으로 약 30 도 CCW 측에 오리엔테이션 정지위치는 시프트됩니다.
[출처] FANUC 주축 오리엔테이션 설정 방법|작성자 티테디오스 by
