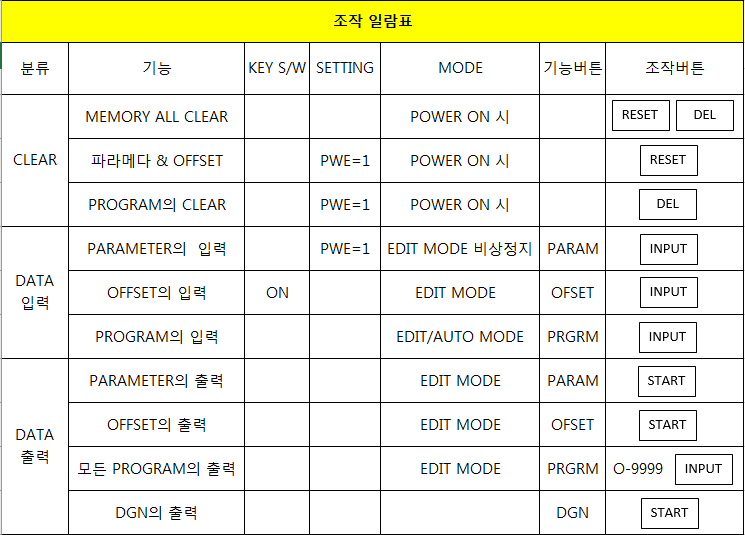

PARAMETER의 출력 1)EDIT MODE 2)SYSTEM KEY 3)PARAMETER 화면 4)SOFT KEY 5)조작선택 6)펀치(출력) 7)실행 [DNC설정] NO0020  I/O CHANNEL 선택 0~5 NO0023  입출력기기선택  0,1 RS-232C SERIAL PORT1                                        2                        PORT2                                        4 MEMORY CARD INTERFACE                                        5 DATASERVER INTERFACE NO0103 BAUD RATE (I/O CHANNEL =0) 10=480..

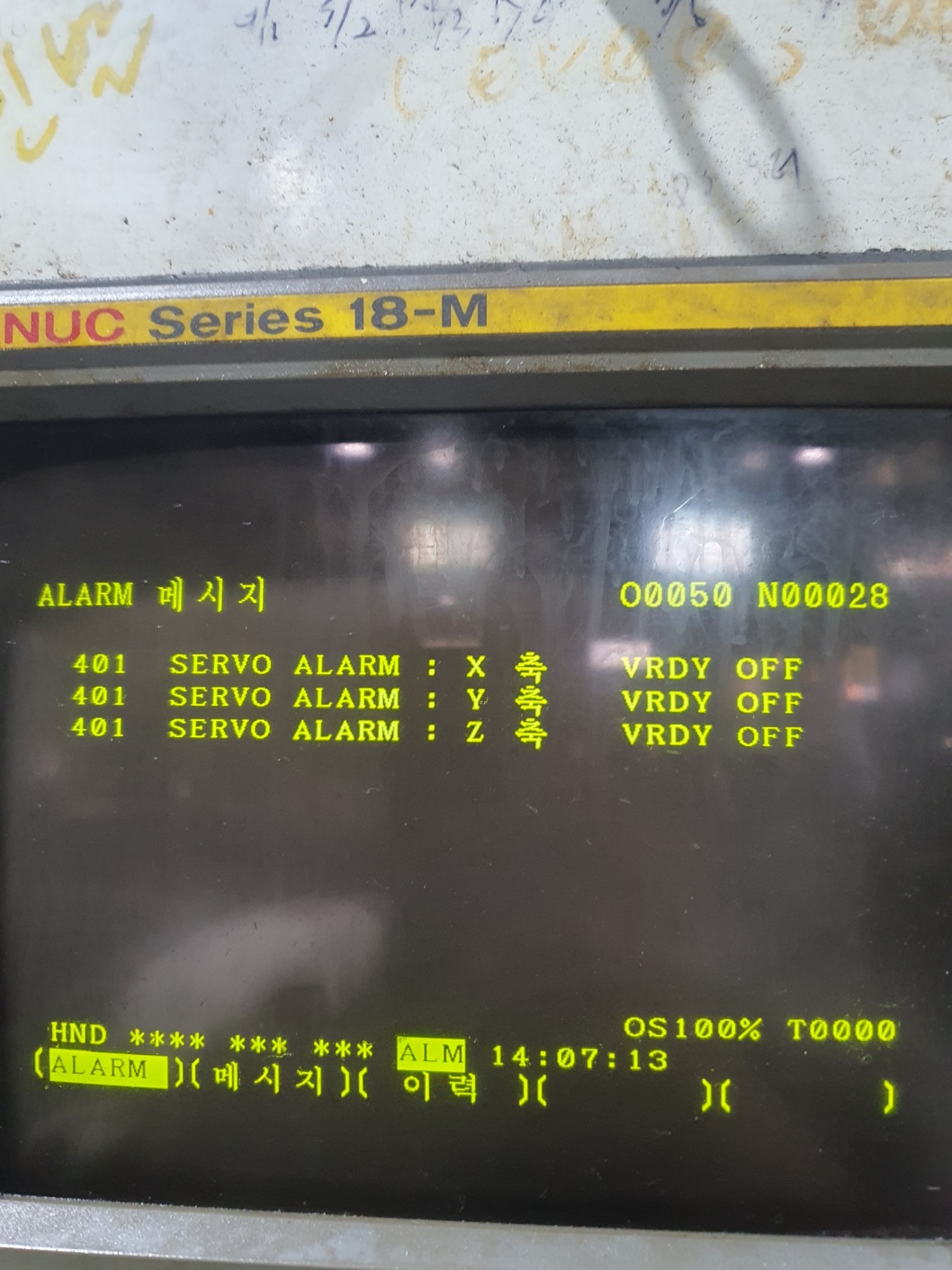

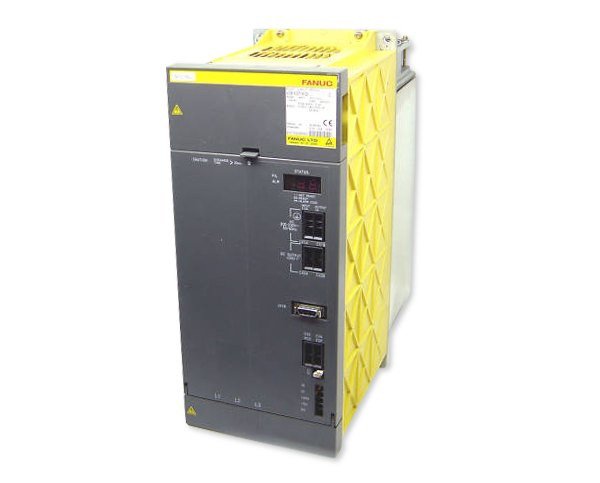

[발생]  두산 mb7 2001년 화낙18m1) z축 충돌후2) 401 servo alarm [조치]1) x,y,x축 리미트 스위치 리셋  -> 이상무2) z축 모타 케이블 육안 검사  및 연결부 조임 확인 -> 이상무3) 릴레이 점검 krc04 krc05 이상유무 - 교체점검 -> 이상무 ->첨부그림4)  fp4 회로보호기(cp) 트립여부 확인 -> 트립됨 ->첨부그림5) power amp alarm 확인 -> 알람없음6) KMP1(MC for PSM) - GMC-125 COIL  AC220V  (LG) --> 교체후 알람해제

CNC 통신설정CODE: ISO=1I/O=0NO 2.0=1(STOP BIT를 2BIT로 한다)NO 2.7=0(FEED OUT 무시)NO 552=10(BAUD RATE 4800)​​​PC 통신설정BAUD RATE: 4800PARITY : EVENDATA BITS : 7STOP BITS : 2​​​CNC 조작​CNC DATA 입력순서및 참고사항1. NC SYSTEM PARAMETER NO 900~919의 데이터를 수동입력.​2. NC PARAMETER를 PC 통신프로그램을 이용해서 입력.417, 427,437 알람 발생시 PARAMETER NO 8000번대 수동입력417: NO8120~NO8124427: NO8220~NO8224437: NO8320~NO8324447: NO8420~NO8424​SPINDLE ..

Alarm 01 (AL-01) Motor OverheatCauses: Damaged motor fan, overload, motor cooler is dirty, loose connection.Remedy: Replace parts, clean cooler, check connections, review cutting conditions. *model : doosan mb8 (2001) fanuc18m 6k* spindle 751 alarm* spindle amp module  01alarm* spindle amp 교체 -> 이상없음* spindle motor 발열 ; 매우 뜨거움 ; 손으로 1초이상 접촉불가 ; -> 모터수리* 사프트 축 휨 *로타 간섭추정*권선 불량추정

FANUC 주축 오리엔테이션 설정 방법 주축 오리엔테이션 정지위치는 파라미터 No.4077（오리엔테이션 정지위치 시프트 양）의 값에 의해 결정됩니다. ​방법론은 아래와 같습니다.설정 가능한 값은 -4095 ∼ +4095 에서, 360 도를 4096 분할하여 생각합니다.설정치를 늘리면 CCW 방향으로 시프트합니다.​주축을 정면에서 볼때​예를 들면, 오리엔테이션 정지위치를 CCW 방향으로 30 도 시프트 시키고 싶을 경우입니다.1). 파라미터 No.4077 의 값을 확인함. 예를 들면 300 이라고 합니다.​2). 30 도÷360 도＝1/12, 4096×1/12＝341.3333). 300+341＝6414). 파라미터 No.4077 의 값을 641 로 설정합니다.​5). 「MDI」모드에서 M19 를 실행하고 ..

FANUC Technical Support & Troubleshooting Spindle Alarm CodesFANUC Spindle Alarm Codes (AL-A Through AL-20)Alarm A (AL-A) ROM AbnormalityCause: Incorrect ROM, ROM not installed correctly, error with control circuit.Remedy: Install correct ROM, replace control circuit.Alarm 01 (AL-01) Motor OverheatCauses: Damaged motor fan, overload, motor cooler is dirty, loose connection.Remedy: Replace parts,..

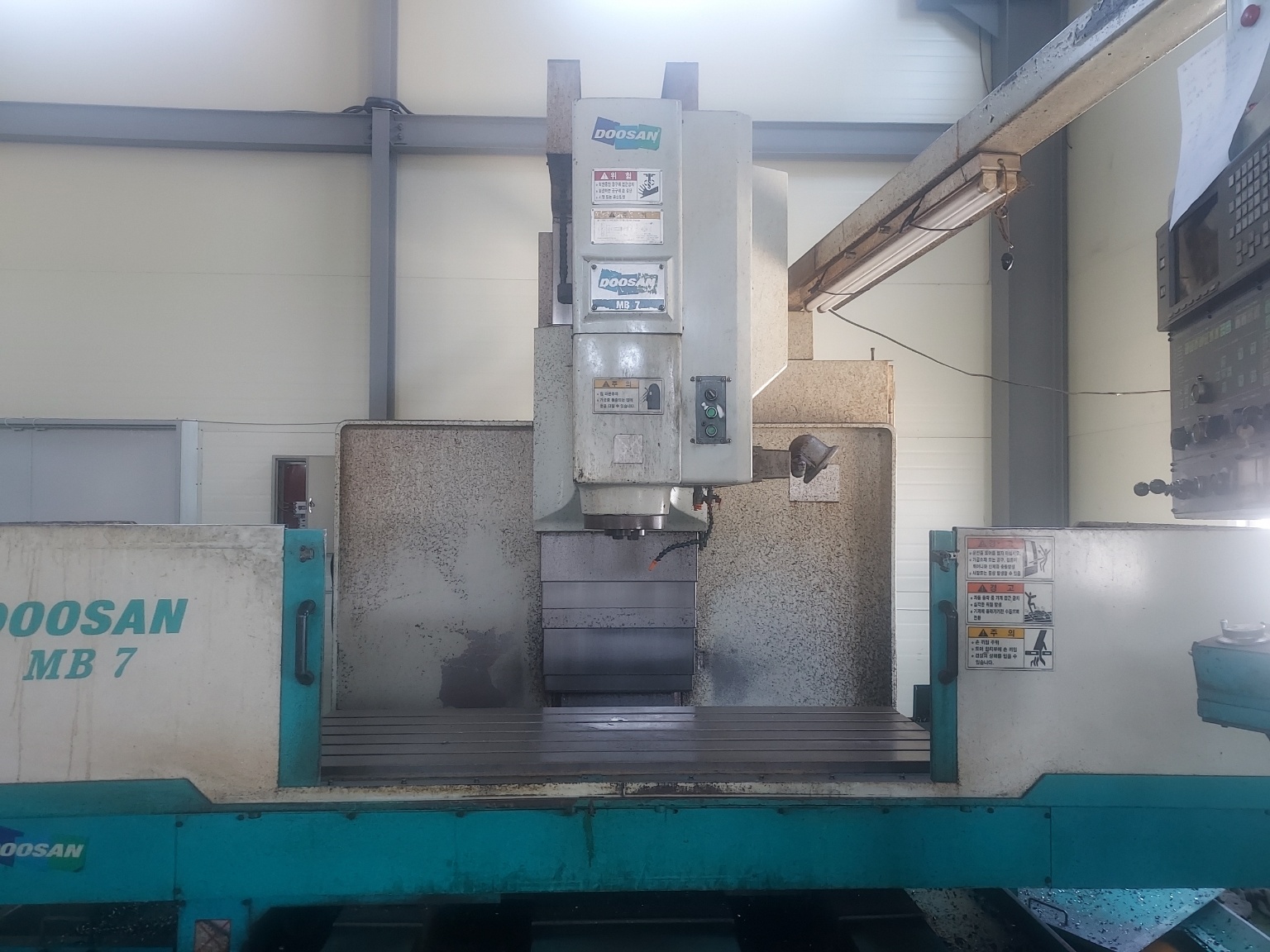

1. 모델명 : MB72. 연  식 :  2002년3. 시스템 :  FANUC-18M4. 제조회사 : 두산5. 옵션사항 :  데이타서버/6K/6. 주가공품재질 :  부품7. 가격 : 협의8. 인도조건 : 상차9. 연락처&담당자성 &지역 : 경기도  010 3893 1898 / 업체 사용중10. 하고싶은말 : 상태양호

1. 모델명 : VMC-30202. 연  식 :  2000년3. 시스템 :  FANUC-21iM4. 제조회사 : BRIGEPORT (미국5. 옵션사항 :  데이타서버/8K/6. 주가공품재질 :  부품7. 가격 : 협의8. 인도조건 : 상차9. 연락처&담당자성 &지역 : 경기도  010 3893 1898 / 업체 사용중10. 하고싶은말 : 상태양호

FANUC 16iM, 18iM, 21iM, 0iM의 설정(interface)1.    MDI 모드에서 Setting 버튼을 선택한다.2.    P/W(파라메타 써넣기) = 1 로 설정한다.(이때 CNC는 P/S  ALARM 100번의 상태로 됩니다.)3.    SYSTEM를 선택한다.4.    Parameter화면을 선택한다.5.    Parameter 20번을 0으로 설정한다.(RS-232C)6.    Parameter 101번의 SB2를 1로 설정한다.(Stop bit 2)7.    Parameter 103을 13(또는 14)으로 설정한다.(13 -> 전송속도 38400,  14 -> 전송속도 57600)8.    Setting 버튼을 선택한다.9.    P/W(파라메타 써넣기) = 0으로 설정한다...

각 축의 원점복귀 방법>1. MDI모드 -> OFFSET -> 파라메터변경 "1" 로 설정2. SYSTEM -> [PARAM] -> 1815 -> [NO.SERH] -> 1815.4(APZ)의 원점복위설정할 축의 설정값을 "0"으로 변경3. 기계의 전원을 OFF하고 10초후에 ON 한다.3-2. 파라메터 설정 알람을 임시로 해재하기 위하여 RESET + CAN을 동시에 누른다.4. "P"버튼과 "CAN"을 누른상태에서 (MACHINE ON)버튼을 누른다.5. 알람메세지가 나타난다. 무시하고 원점복귀을 하시오.6. 정상적으로 원점복귀가 되었다면 1.번 에서와같이 파아메터변경 "0"으로 변경이상 입니다.메모리카드 삽입->편집모드->PROG-> + -> + ->CARD->(OPRT)->F READ->저장파일번..
