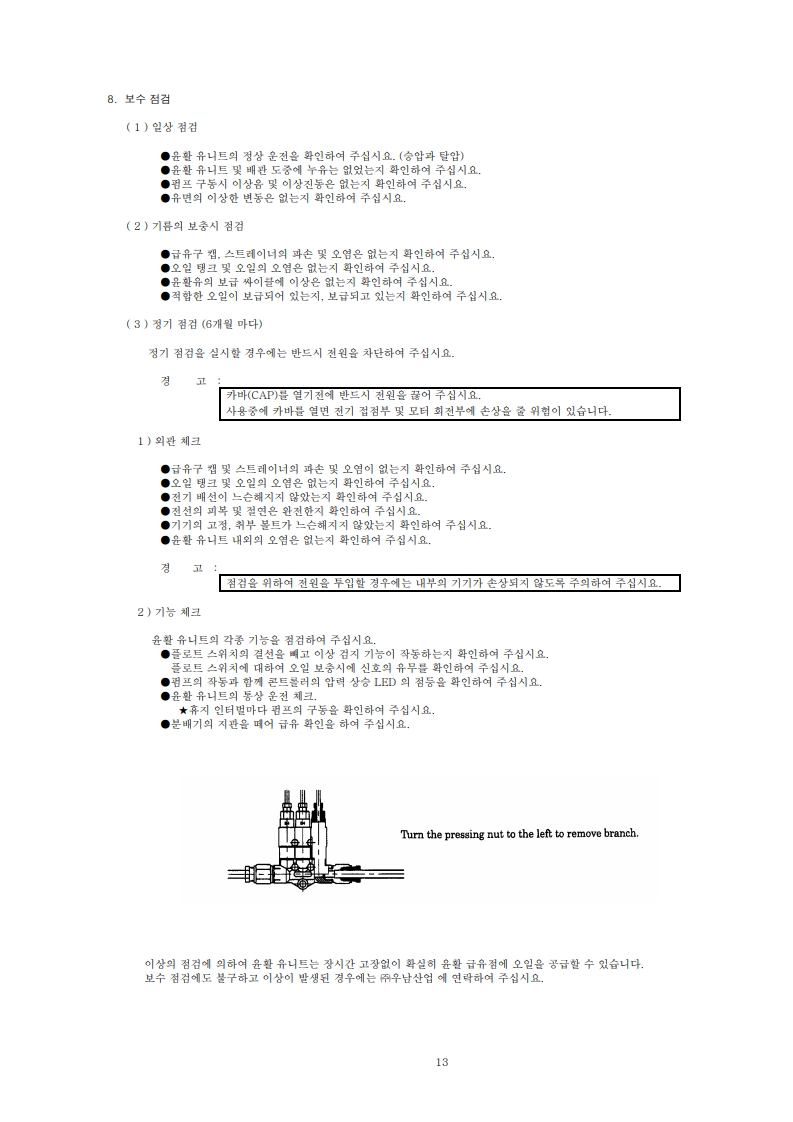

AIR OIL UNIT - VOGEL

VM-84H (2005)

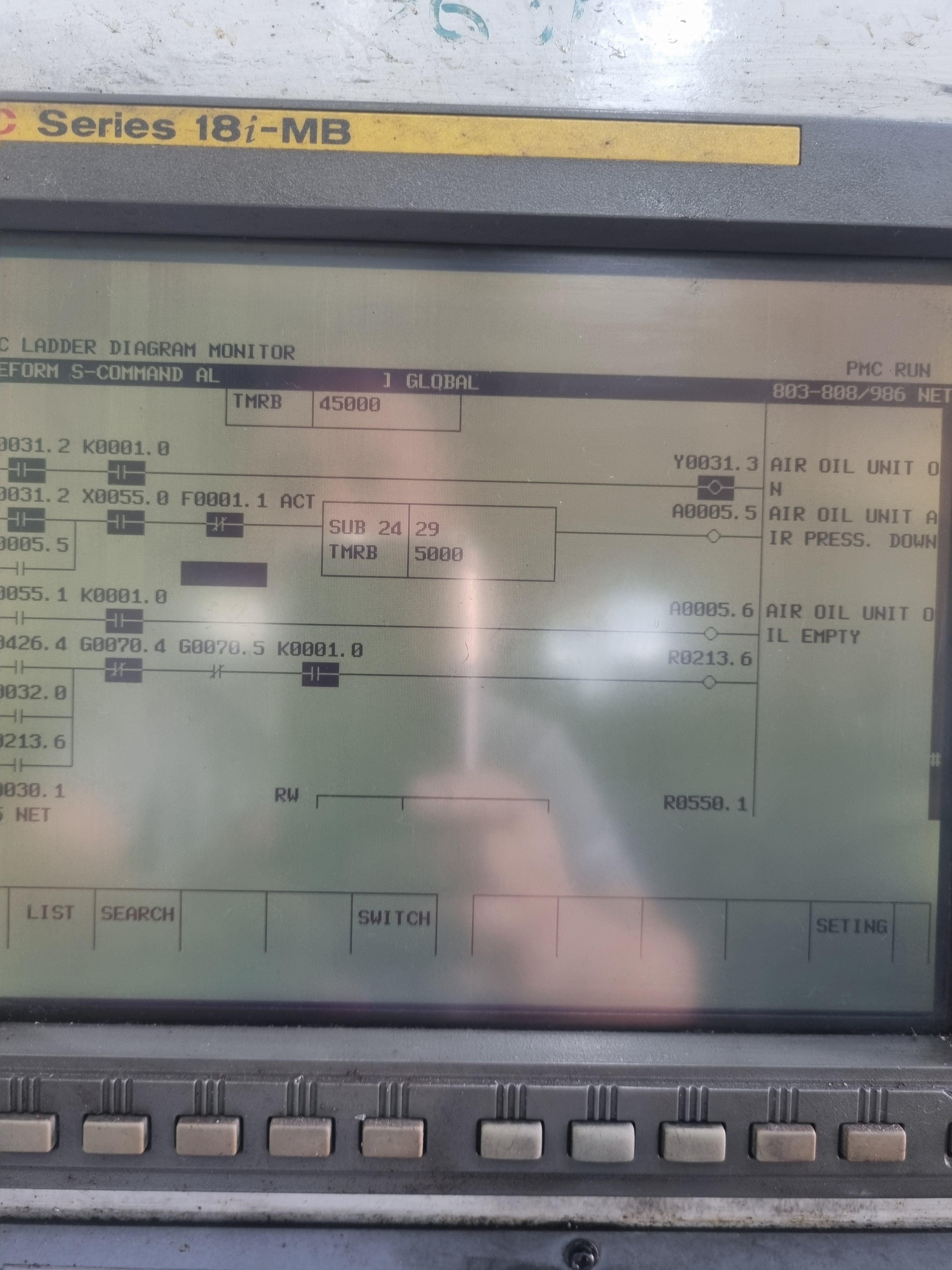

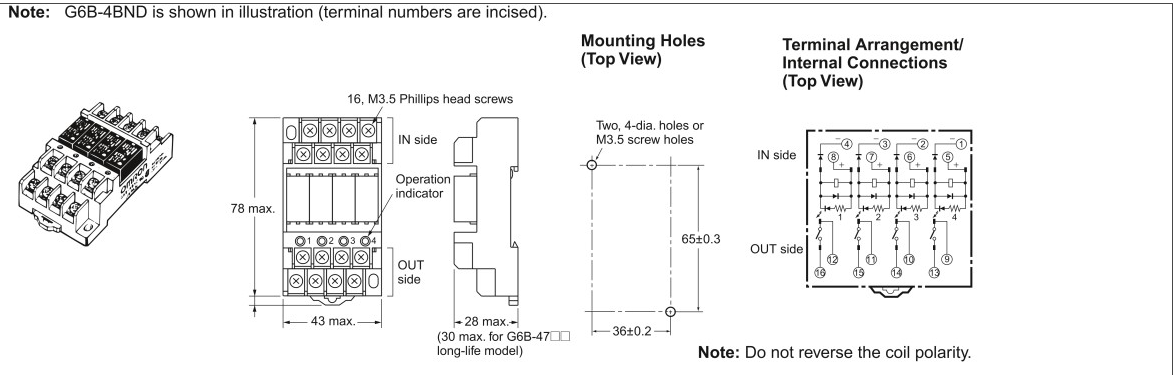

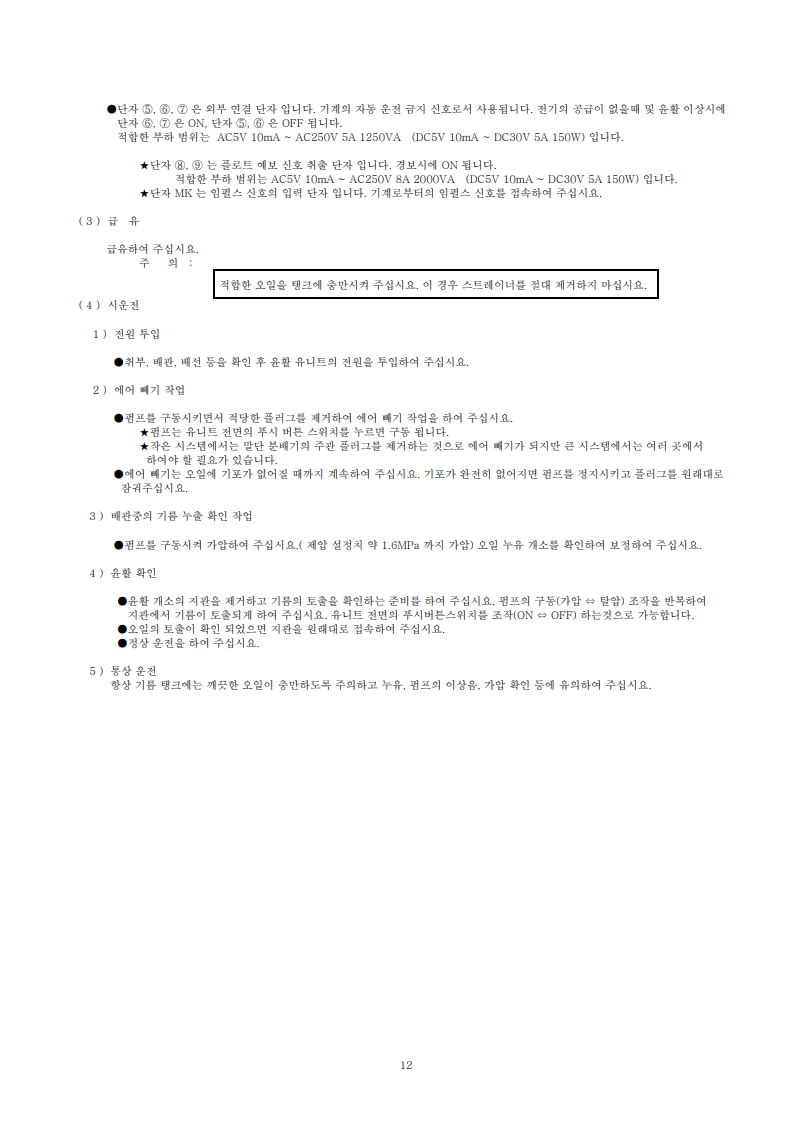

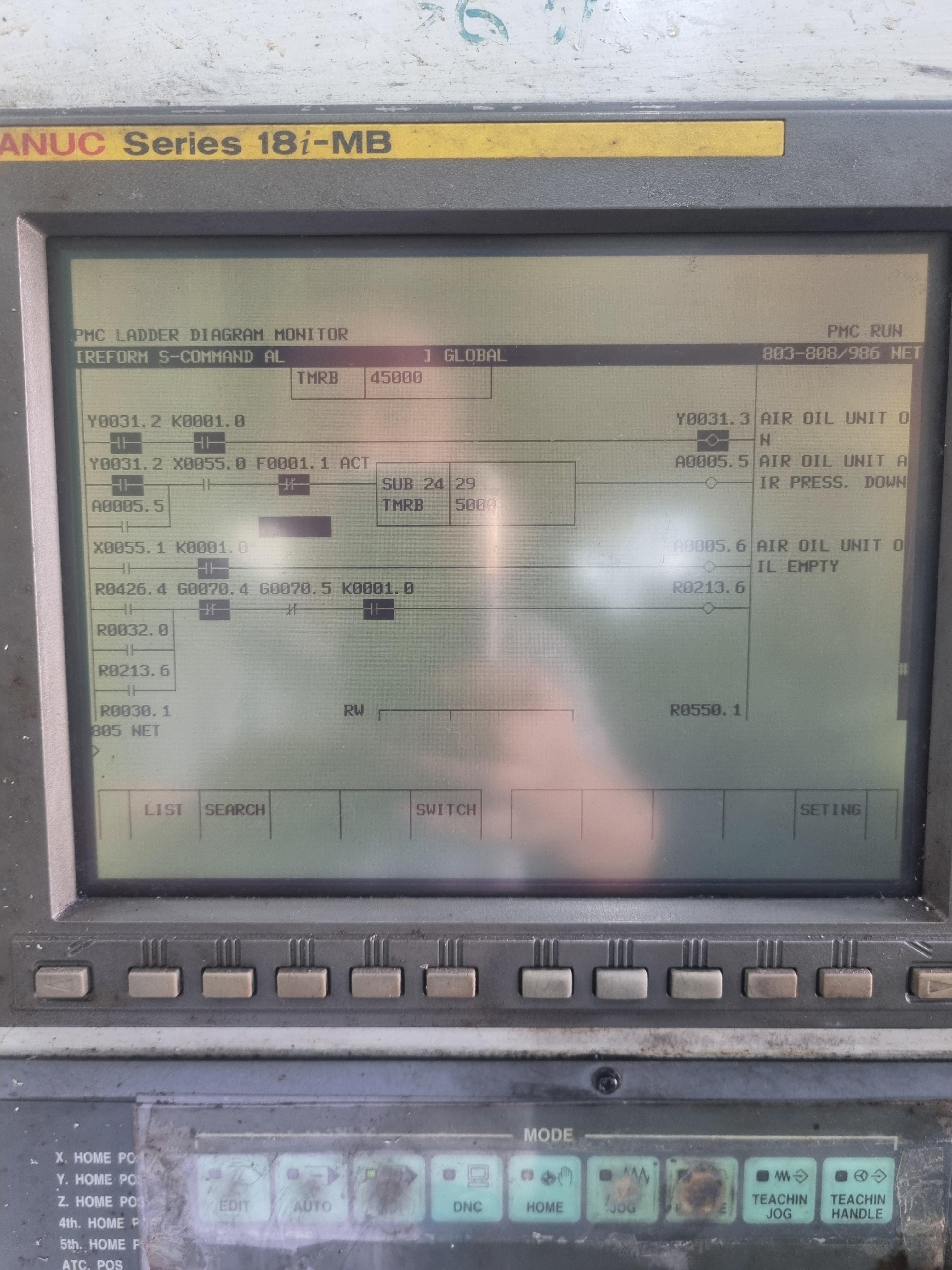

[결선]   1 ;  L1.2            2 ;  L2.2         3 ; S312         4 ; S313

            6 ; +24N           7 ; X55.0        8 ; X55.1        9 ; +24N



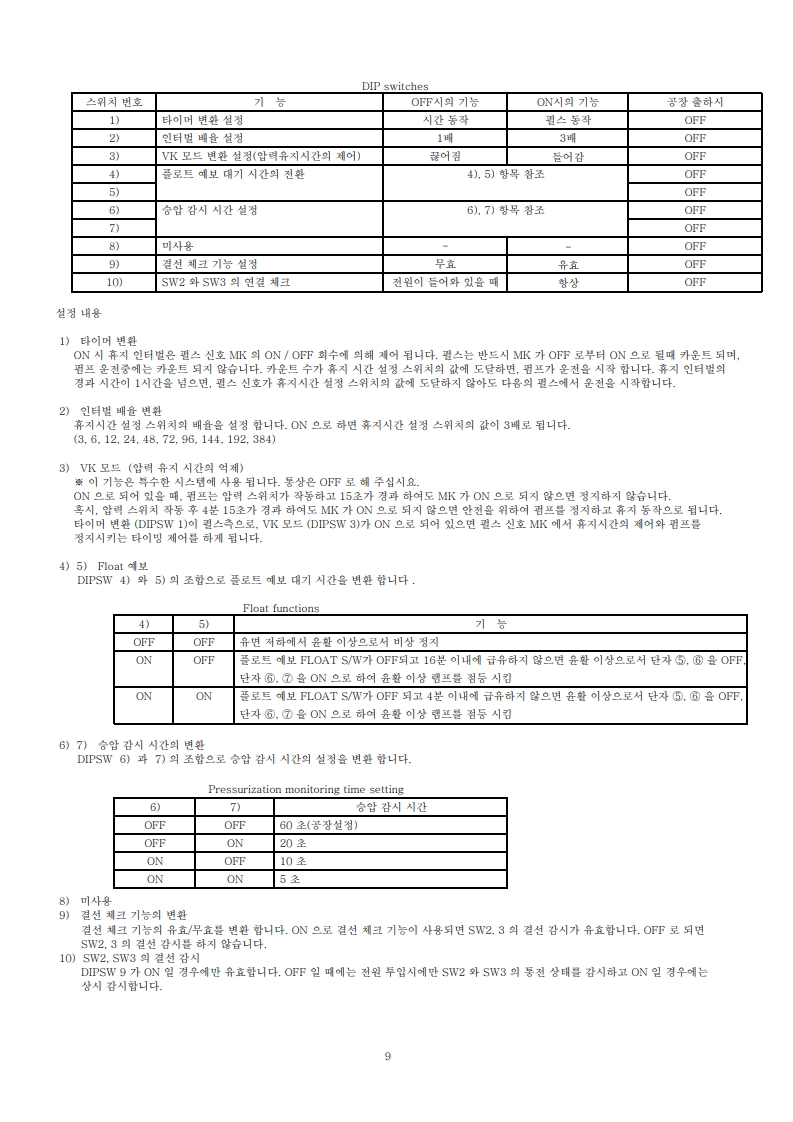

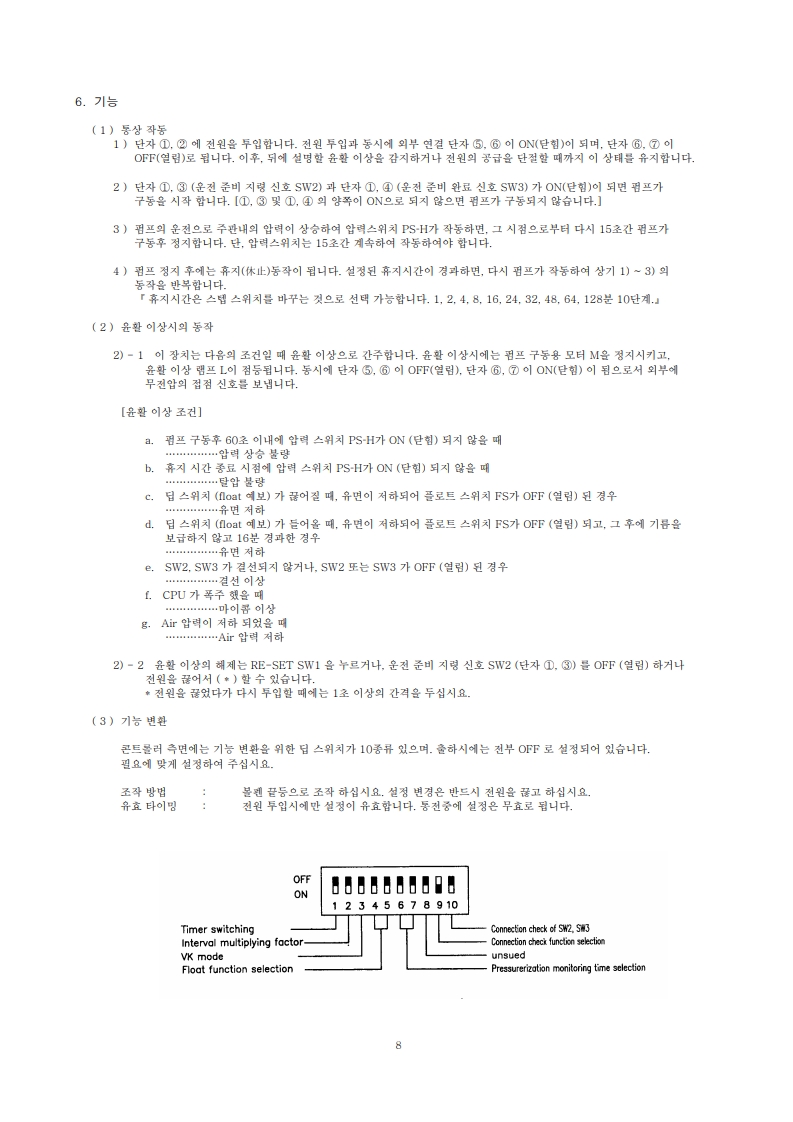

[마이콤]

 CK ; 전원 ON(항상ON)                 LA ;  전원 1-3, 2-4 차단

 HPS  ; 오일압력상승(동작시)       LPS ; 오일압력하락



 MA ; 마이콤이상                           AS ; 이상감지

 APS ; 공기압상태(항상ON)          FS ; 오일레벨하락
