백래쉬(BACK LASH)측정법

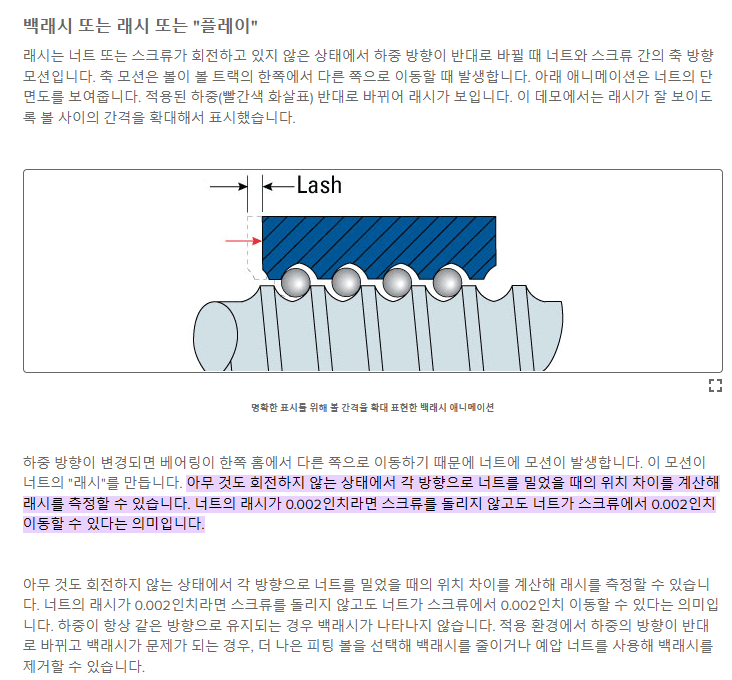

[원리]

[급속이송 백래쉬 측정법]

G90 G91 Z10 ;

X20 ;

X-20 ;

G01 Z-10 F100 ;

M01 ;  ( 인디게이터 0 셋팅)

G00 Z10;

X-20;

X20;

G01 Z-10 F100;

M30; ( 인디게이터 차이값을 읽는다)



[절삭 이송 백래쉬 측정법]

G90 G91 Z10 ;

G01 X20  F500;

X-20 ;

G01 Z-10 F100 ;

M01 ;  ( 인디게이터 0 셋팅)

G00 Z10;

G01 X-20 F500 ;

X20;

G01 Z-10 F100;

M30; ( 인디게이터 차이값을 읽는다)

[입력]

파라메타 P1815 값을 입력단위는 1/100MM (EX 1입력은 0.01MM 보정)

2/100MM 이상 과도한 량이 발생시 스크류 교체할 것
